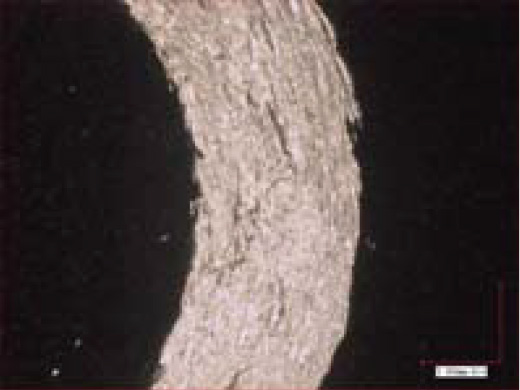

トライボロジー 試験条件の比較-1Friction and Wear properties 1. .試験条件の比較1 table.1 No 分類 ピン および ディスク 試験条件の比較 試験条件 潤滑：ドライ 試験温度：常温 摩擦時間：600sec 試験条件 摩擦係数 比摩耗量 総合比摩耗量 荷重 回転数 摩擦 速度 Ave. Max. バラ ツキ （3σ） ピン ディスク ピン＋ディスク 材質 ×10-14, m2/N ×10-14, m2/N ×10-14, m2/N 30 同 種 金 属 SUS 304 4.9N （500g） 400 rpm 12.6m /min 0.667 1.971 0.596 10.2838846 61.7033075 71.9871920 31 SUS 304 9.8N （1kg） 400 rpm 12.6m /min 0.671 1.309 0.262 26.7380999 38.0503729 64.7884728 32 SUS 304 4.9N （500g） 100 rpm 3.15m /min 0.141 0.230 0.064 16.4542153 8.2271077 24.6813230 Fig.1摩擦係数測定結果32 Fig.2摩擦係数測定結果33 Fig.2摩擦係数測定結果34 table.2 摩耗痕およびディスクの断面プロファイル No 組み合 わせ 試験条件の比較 ピン：SUS304 ディスク：SUS304 、 試験条件 潤滑：ドライ 試験温度：常温 摩擦時間：600sec 摩耗痕（倍率：50倍） ディスクの断面プロファイル （縦倍率：1000倍、横倍率：20倍） Pin Disk n1 n2 30 回転数：400 rpm 荷重：4.9N 31 回転数：400 rpm 荷重：9.8N 32 回転数：100 rpm 荷重：4.9N 関連情報 ピンオンディスクまとめ ディスクをSUS304にした場合 ディスクをSUS440Cにした場合 同種金属の場合 表面改質の効果-1 表面改質の効果-2 ステライトの比較 試験条件の比較-2 総合比摩耗量と摩擦係数の経時変化 特殊ナットによる焼付き試験 関連事例 関連事例はありません。 関連Q&A 関連Q&Aはありません。 関連タグ SUS304, SUS420J2, SUS440C, SUS630, シリコロイA2, シリコロイXVI, ステンレス, トライボロジー, ドライ, ピンオンディスク, ボールオンディスク, リングオンディスク, 摩擦係数, 摩擦摩耗特性, 比摩耗量, 総合比摩耗量 ページランキング 硬度換算表 SUS440C SUS630 SUS316L SUS420J2
